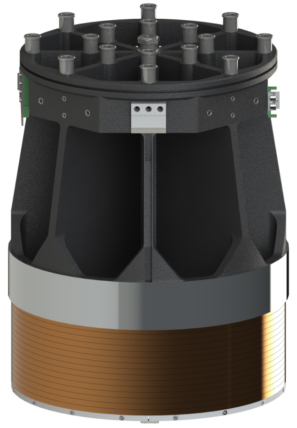

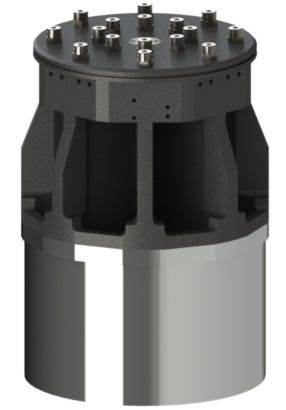

動圈結構

最大量級

正弦掃頻200g/沖擊600g，可輕松完成高達100g的隨機試驗

正弦掃頻100g，一般隨機試驗不超過60g，高強度的隨機很容易損壞動圈

動圈結構

全金屬動圈結構，強度高，耐久性好，適用于大量級高沖擊載荷應用

骨架與繞線通過環氧樹脂粘合，長時間工作容易損壞

冷卻形式

采用簡單可靠的風冷形式

采用水冷形式，大量級時容易造成漏水，動圈損壞

電位特性

運動部件各點均處于零電位

動圈繞線上承受高壓大電流，存在短路及漏電的可能

額定推力(kN)

60

100

頻率范圍(Hz)

5~3000

5~2600

額定位移 p-p(mm)

51

51

額定速度(m/s)

2

2

額定加速度(m/s²)

1176

1274

額定載荷

500

1100

臺面直徑 (mm)

φ445

φ445

一階共振頻率 (Hz)

2300

2100

螺釘尺寸

M12

M12

動圈質量

45

72

軸向隔振頻率 (Hz)

≈3

≈3

尺寸LxWxH (mm)

1400x980x1100

1600x1400x1500

振動臺質量 (kg)

約2500

約4800

功率放大器

DPH154

DPH244

功率(kVA)

150

240

頻率范圍(Hz)

DC~5000

DC~5000

額定電壓（Vrms）

240

240

輸入信號（Vrms）

≤1.5

≤1.5

輸入阻抗（kΩ）

＞10

＞10

信噪比 (dB)

＞65

＞65

總諧波失真（典型值）

＜1.5%

＜1.5%

效率

＞92%

＞92%

保護

過壓、過流、過溫、過位移

過壓、過流、過溫、過位移

重量 (kg)

2x570

3x570

尺寸LxWxH (mm)

1100x800x2100

1600x800x2100

冷卻方式

風冷

風冷+水冷

風冷型號

Au223

Au223

額定功率(kW)

22

22

冷卻流量(m³/h)

6000

6000

冷卻風壓 (Pa)

12000

12000

外形尺寸

1000x1350x2250

1000x1350x2250

重量

420

420

水冷型號

—

WU-2

額定功率 (kW)

—

8

冷卻流量 (L/min)

—

200

冷卻壓力 (Mpa)

—

0.25~0.4

外形尺寸

—

1000x1350x2100

重量 (kg)

—

500
